Kia Rio (YB): Espejo electrico / Actuadores espejos electricos

Kia Rio (YB) Manual de Taller / Sistema eléctrico de la carrocería / Espejo electrico / Actuadores espejos electricos

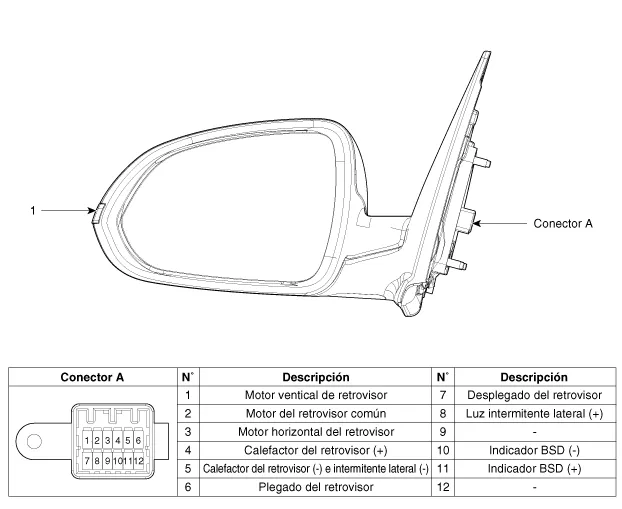

Componentes y localización de los componentes

Componentes

1. Luz del repetidor lateral

Procedimientos de reparación

Inspección

1.	Desconecte el terminal negativo (-) de la batería.

2.	Desmonte la cubierta interior del cuadrante de la puerta delantera (A).

3.	Desconecte el conector del espejo eléctrico de la puerta del mazo de cables.

4.	Aplique tensión de batería a cada terminal según se muestra en la tabla y compruebe que el espejo funciona correctamente. [Control del retrovisor (LH/RT)] [Calefactor del retrovisor] [Luz del repetidor lateral] [Retrovisor plegable] [Indicador BSD]

Extracción

Tras insertar el destornillador de punta plana como se muestra en la siguiente imagen, desmonte el retrovisor (A) aplicando algo de fuerza.

•	Enrolle la herramienta con cinta protectora o un trapo para evitar daños en las piezas.

•	No inserte la herramienta demasiado profunda.

2.	Desconecte los conectores del calefactor (A).

3.	Desmonte el actuador del retrovisor (A) tras aflojar los tornillos.

4.	Desconecte el conector del actuador del retrovisor (A) tirando de los ganchos en la dirección de la flecha.

Instalación

1.	El montaje debe realizarse en el orden inverso al desmontaje.
