Kia Rio (YB): Sistema AVM / Antena AVN

Componentes y localización de los componentes

Componentes

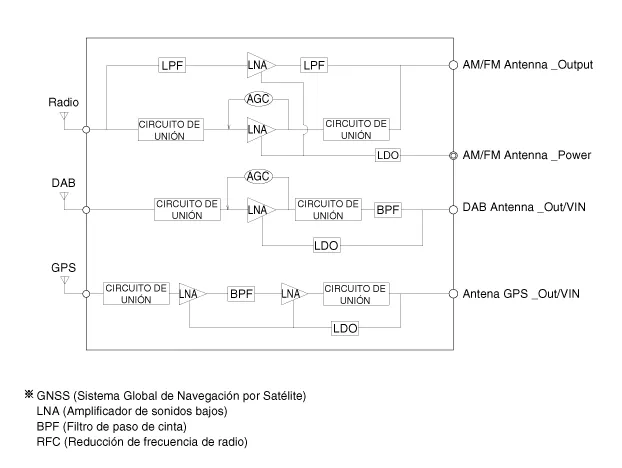

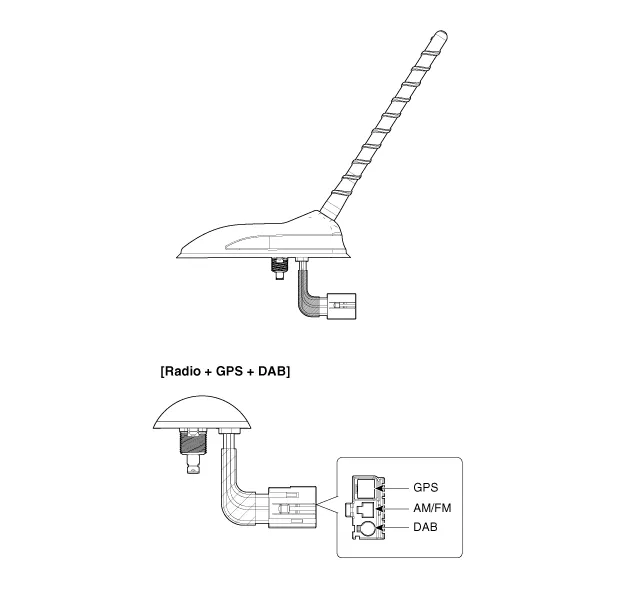

[Antena del techo (Radio + GPS +DAB)]

Procedimientos de reparación

Extracción

ANTENA DEL TECHO

1.

Desconecte el terminal negativo (-) de la batería.

2.

Desmonte el conjunto del guarnecido del techo.

(Consulte el grupo de carrocería - "Conjunto del guarnecido del techo")

3.

Desconecte el conector de alimentación de la antena del techo (A).

4.

Desconecte el conector de la antena de la radio (A).

5.

Desmonte la antena del techo (B) tras aflojar una tuerca (A).

Instalación

Antena del techo

1.

Monte la antena del techo.

2.

Conecte el conector de alimentación de la antena del techo y los conectores de la antena de la radio.

3.

Monte el conjunto del guarnecido del techo.

4.

Conecte el terminal negativo (-) de la batería.


•

Asegúrese de que los cables y los conectores están enchufados correctamente.

•

Compruebe el funcionamiento normal del sistema AVN.
