Kia Rio (YB): Portón trasero / Cerrojo del portón posterior

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Portón trasero / Cerrojo del portón posterior

Componentes y localización de los componentes

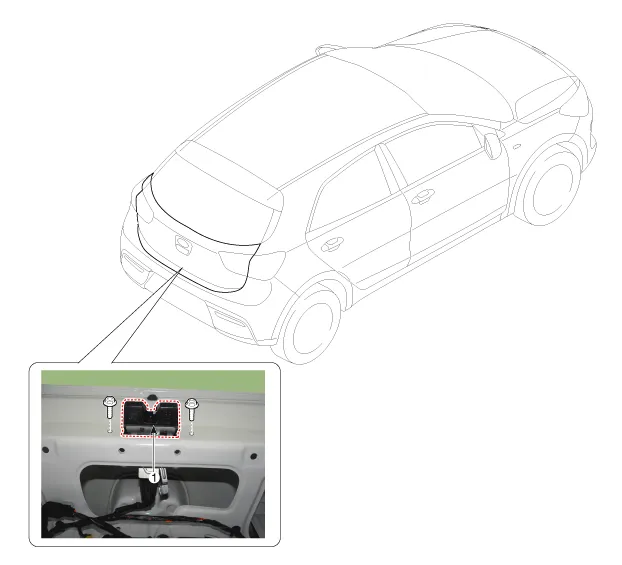

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del pestillo del portón trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el adorno del portón posterior. (Consulte Portón trasero - "Guarnecido del portón trasero")

Desconecte el conector del cierre del portón trasero (A) y después desmonte el cierre del portón trasero (B) tras aflojar los pernos de montaje.

Par de apriete:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el portón trasero se bloquea/desbloquea y se abre/ cierra correctamente.

•	Ajuste la alineación del portón trasero.

•	Asegúrese de que los conectores están correctamente enchufado.
