Kia Rio (YB): Paragolpes trasero / Conjunto de los faros del parachoques trasero

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Paragolpes trasero / Conjunto de los faros del parachoques trasero

Componentes y localización de los componentes

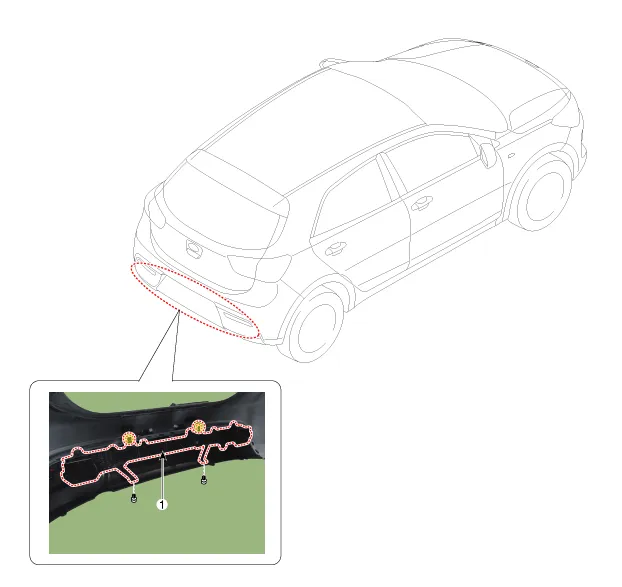

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto de los faros del parachoques trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Quite la cubierta del parachoques trasero. (Consulte "Parachoques trasero : Conjunto del parachoques trasero")

2.	Desconecte el mazo de cables de montaje del parachoques trasero (A).

3.	Desmonte el conjunto de la barra del parachoques trasero (A) después de aflojar los pasadores de fijación.

4.	Desmonte la antena de la llave inteligente (A) tras aflojar el tornillo.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
