Kia Rio (YB): Techo solar / CONJUNTO DEL TECHO SOLAR

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Techo solar / CONJUNTO DEL TECHO SOLAR

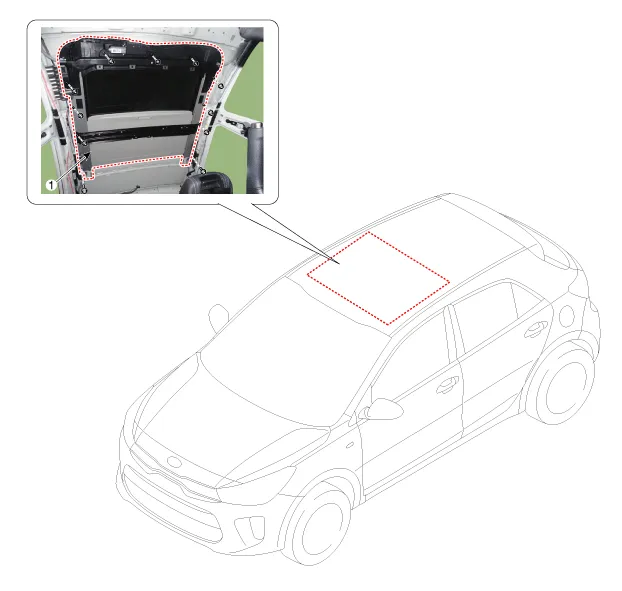

Componentes y localización de los componentes

Componentes

1. Conjunto del techo solar

Procedimientos de reparación

Sustitución

•	Al desmontar utilizando un destornillador de punta plana o un extractor, envuelva las herramientas con cinta protectora para no dañar los componentes.

•	Póngase guantes para proteger sus manos.

1.	Desmonte el guarnecido del techo. (Consulte el guarnecido del techo - "Conjunto del guarnecido del techo")

2.	Desmonte el cristal del techo solar. (Consulte Techo solar- "Cristal del techo solar")

3.	Afloje los tornillos de montaje y desmonte el motor del techo solar (A).

4.	Desconecte la manguera de drenaje (A).

5.	Desmonte el soporte de la manilla delantera del acompañante (A) tras aflojar los pernos de montaje.

Desmonte el conjunto del techo solar (A) tras aflojar la tuercas y los pernos.

Par de apriete:

Perno: 7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,8 ~ 8,7 lb-ft)

Tuerca: 3,9 ~ 5,9 N.m (0,4 ~ 0,6 kgf.m, 2,9 ~ 4,3 lb-ft)

El montaje debe realizarse en el orden inverso al desmontaje.

Asegúrese de comprobar el motor.
