Kia Rio (YB): Consola del suelo / Cubierta posterior de la consola

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Consola del suelo / Cubierta posterior de la consola

Componentes y localización de los componentes

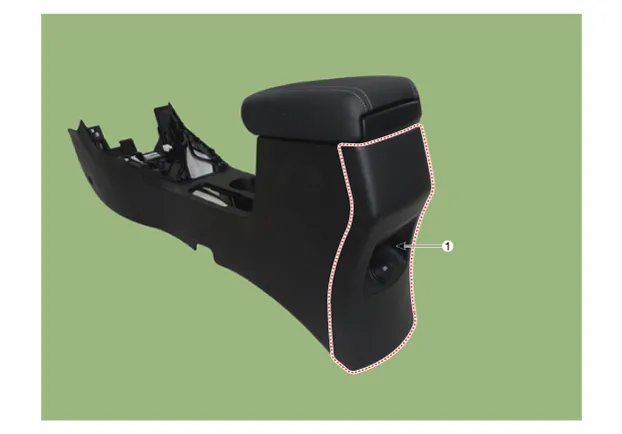

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta de la consola trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Retire el conjunto de la consola del piso. (Consulte la consola del suelo- "Conjunto de la consola del suelo")

2.	Vuelque la consola y desconecte el conector de la consola trasera (A) después de aflojar los tornillos.

3.	Desmonte la cubierta de la consola trasera (A) con un extractor.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
