Kia Rio (YB): espejo / Espejo retrovisor interior

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / espejo / Espejo retrovisor interior

Componentes y localización de los componentes

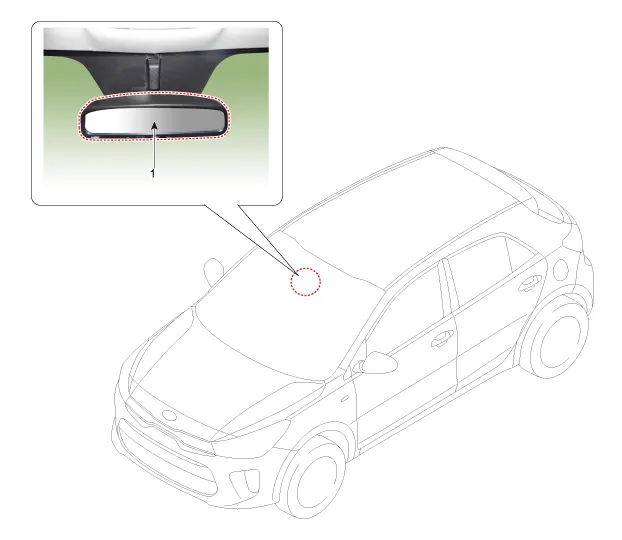

LOCALIZACIÓN DE LOS COMPONENTES

1. Espejo retrovisor interior

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

[Retrovisor manual]

1.	Desmonte el retrovisor interior (A) tras aflojar el tornillo.

2.	El montaje debe realizarse en el orden inverso al desmontaje.

[Retrovisor ECM]

1.	Desmonte la cubierta del espejo ECM (A).

2.	Desconecte el conector del retrovisor ECM (A).

3.	Extraiga el perno de montaje del retrovisor ECM y empuje el retrovisor ECM hacia arriba para desmontar el conjunto del retrovisor ECM (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está correctamente enchufado.

•	Cambie los clips que estén dañados.
