Kia Rio (YB): acolchado / Guarnecido del panel de protección [RH]

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Guarnecido del panel de protección [RH]

Componentes y localización de los componentes

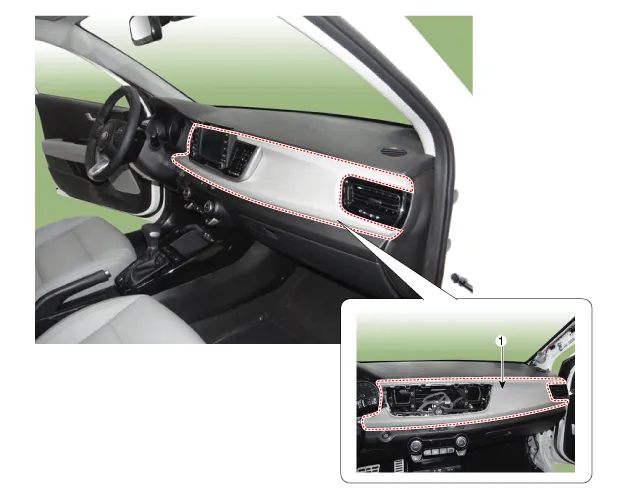

LOCALIZACIÓN DE LOS COMPONENTES

1. Conjunto del panel del lado del acompañante del panel de protección

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el panel del tablero de instrumentos (A) con un extractor.

2.	Desmonte el panel del tablero central (A) con un extractor.

3.	Retire el audio (A) tras aflojar los tornillos de montaje.

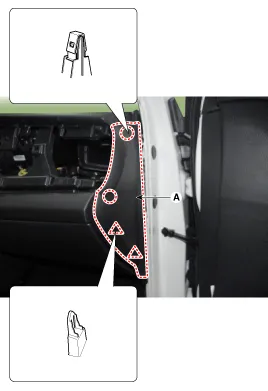

4.	Desmonte la cubierta lateral del panel de protección [RH] (A) con un extractor.

5.	Desmonte el conducto de ventilación de aire lateral [RH] (A) tras aflojar los tornillos de montaje.

6.	Desmonte el panel lateral del panel de protección del acompañante (A) tras extraer los tornillos de montaje.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
