Procedimientos de reparación

Extracción

[Tipo BCM]

1.	Desconecte el terminal negativo (-) de la batería.

2.	Quitar el volante. (Consulte el Sistema de dirección - "Volante")

3.	Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección. (Consulte Carrocería: "Panel de cubierta de la columna de dirección")

4.	Desmonte el muelle del reloj. (Consulte el Sistema de retención: "Módulo del airbag del conductor (DAB) y espiral de conexión")

5.	Desconecte el conector del interruptor multifuncional (A).

6.	Desmonte el conjunto del interruptor multifuncional (A) después de aflojar los tornillos de montaje.

[Tipo Sin BCM]

1.	Desconecte el terminal negativo (-) de la batería.

2.	Después de aflojar los tornillos, desmonte las cubiertas superior e inferior de la columna de la dirección. (Consulte Carrocería - "Panel de cubierta de la columna de dirección")

3.	Desconecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas (A).

4.	Retire el interruptor del limpiaparabrisas / del lavaparabrisas (A) presionando el pasador de bloqueo (B).

Instalación

[Tipo BCM]

1.	Monte el interruptor multifuncional.

2.	Monte el muelle del reloj.

3.	Monte la columna de dirección y las cubiertas superior e inferior.

4.	Monte el volante.

5.	Conecte el terminal negativo (-) de la batería.

[Tipo Sin BCM]

1.	Monte los interruptores del limpiaparabrisas / lavaparabrisas.

2.	Conecte el conector de los interruptores del lavaparabrisas / limpiaparabrisas.

3.	Monte la columna de dirección y las cubiertas superior e inferior.

4.	Conecte el terminal negativo (-) de la batería.

Inspección

Comprobación del interruptor multifuncional

[Tipo BCM]

Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo.

[Conducción a la izquierda]

INTERRUPTOR	Posición Int	Terminal del interruptor	Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO	LAVADO	1,9	330
	Off		∞
	Intermitente (AUTO)		800
	Bajo		1.800
	alto		5.700
INTERR. LIMPIAPARABRISAS TRASERO	Off	9-16	∞
	Bajo		910
	alto		2.910

[Conducción a la derecha]

INTERRUPTOR	Posición Int	Terminal del interruptor	Resistencia (Ω, ±3,5%)
INT. DE LIMPIAPARABRISAS DELANTERO	LAVADO	3-16	330
	Off		∞
	Intermitente (AUTO)		800
	Bajo		1.800
	alto		5.700
INTERR. LIMPIAPARABRISAS TRASERO	Off	9-16	∞
	Bajo		910
	alto		2.910

Comprobación (Con KDS/GDS)

Pueden diagnosticarse rápidamente fallos del sistema eléctrico de la carrocería con el sistema de diagnóstico del vehículo (KDS/GDS).

El sistema de diagnóstico (KDS/GDS) proporciona la siguiente información.

(1)	Autodiagnóstico: Comprobación del fallo y número de código (DCT)

(2)	Datos actuales: Comprobación del estado de los datos de entrada y salida del sistema

(3)	Prueba de actuación: Comprobación del estado de funcionamiento del sistema

(4)	Función adicional: Control de otras características incluyendo el ajuste de opciones del sistema y el ajuste del punto cero

2.	Seleccione el 'Modelo de vehículo' y 'Módulo de control de la carrocería (BCM)' a inspeccionar para comprobar el vehículo con el comprobador.

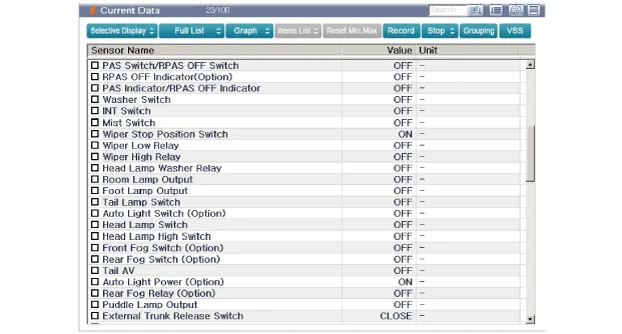

3.	Seleccione el menú 'Current data" para buscar el estado actual de los datos de entrada y salida.

[Tipo Sin BCM]

1.	Compruebe la continuidad entre los terminales y cada posición del interruptor como se indica abajo. Interruptor de lava y limpiaparabrisas delanteros (IZQ) (DCH) Interruptor de lavaparabrisas delantero (IZQ) (DCH)
