Kia Rio (YB): capó / Manilla de liberación del pestillo del capó

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / capó / Manilla de liberación del pestillo del capó

Componentes y localización de los componentes

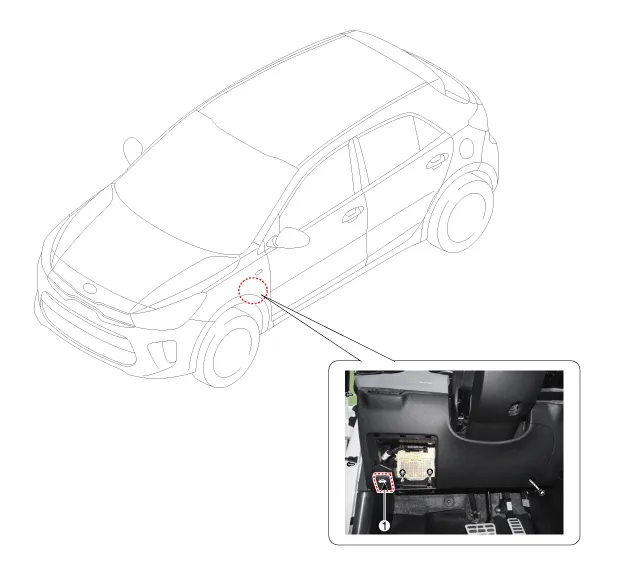

LOCALIZACIÓN DE LOS COMPONENTES

1. Manilla de liberación del pestillo del capó

Procedimientos de reparación

Sustitución

• Póngase guantes para proteger sus manos

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas del guarnecido interior sin dañar la superficie

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Separe el cable de la manilla de desbloqueo del pestillo del capó (A) tras aflojar los tornillos de montaje.

2.	Desconecte el cable de la manilla de desbloqueo del cierre del capó (A) y después desmonte la manilla del cierre del capó (B).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
