Kia Rio (YB): remate del techo / Manilla del acompañante

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / remate del techo / Manilla del acompañante

Componentes y localización de los componentes

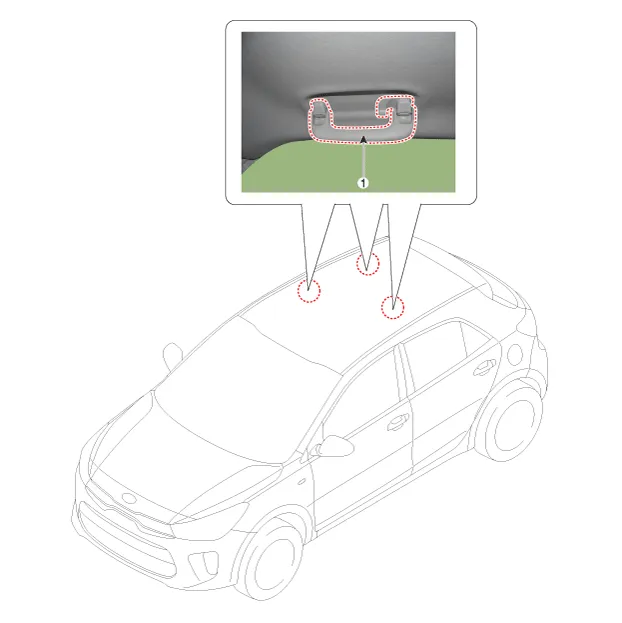

LOCALIZACIÓN DE LOS COMPONENTES

1. Manilla del acompañante

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Extraiga las tapas (A) y los tornillos, después desmonte la manilla de ayuda (B).

2.	El montaje debe realizarse en el orden inverso al desmontaje.
