Kia Rio (YB): Modulo Airbag conductor y muelle reloj (DAB) / Módulo de airbag lateral (SAP)

Kia Rio (YB) Manual de Taller / Sistema de la dirección / Modulo Airbag conductor y muelle reloj (DAB) / Módulo de airbag lateral (SAP)

Descripción y operación

Descripción

Los airbags laterales (SAB) se instalan dentro de los asientos delanteros y protege al conductor y al acompañante en caso de que se produzca una colisión lateral. El SRSCM determina si se despliega el airbag lateral mediante la señal del Sensor de Impacto Lateral (SIS).

No intente medir la resistencia del circuito del módulo del airbag (activador), ni siquiera si está utilizando el polímetro especificado. Si se mide la resistencia del circuito con un polímetro se producirá el despliegue del airbag, lo que provocará lesiones graves.

Componentes y localización de los componentes

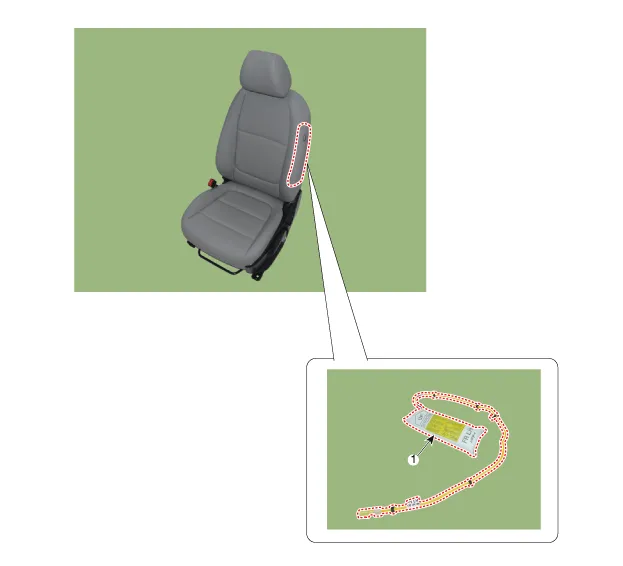

Componentes

1. Airbag lateral (SAB)

Procedimientos de reparación

Sustitución

Desconecte el terminal negativo (-) de la batería.

Tras desconectar los cables, espere al menos 30 segundos.

Desmonte la cubierta del respaldo del asiento.

(Consulte Carrocería - "Cubierta del respaldo del asiento delantero".)

Montaje incorrecto de la cubierta del respaldo del asiento, interfiriendo así con el despliegue normal de los airbags laterales y el respaldo del asiento delantero. Asegúrese de que la cubierta esté bien montada.

Desmonte el módulo del airbag lateral (A).

Par de apriete:

6,0 - 8,0 N·m (0,6 - 0,8 kgf·m, 4,4 - 5,9 lb·ft)

4.	Monte en el orden inverso al desmontaje.
