Kia Rio (YB): puerta delantera / MOLDURA DE LA PUERTA DELANTERA

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta delantera / MOLDURA DE LA PUERTA DELANTERA

Componentes y localización de los componentes

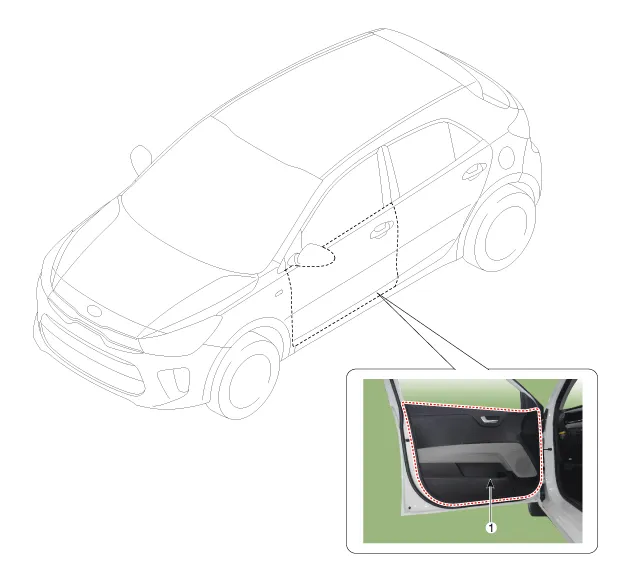

LOCALIZACIÓN DE LOS COMPONENTES

1. Guarnecido de la puerta delantera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Separe la cubierta interior del cuadrante de la puerta delantera (A) con un desmontador.

2.	Desconecte el conector del altavoz de agudos de la puerta delantera (A).

3.	Desmonte la tapa de la manilla interior de la puerta delantera (A) con un desmontador.

4.	Afloje el tornillo (B) tras abrir la tapa (A).

5.	Desmonte el guarnecido de la puerta (A).

6.	Desconecte el conector del interruptor del elevalunas eléctrico (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Asegure los bloqueos y desbloqueos de la puerta y que se abra y se cierre correctamente.

•	Cambie los clips que estén dañados.
