Kia Rio (YB): Guarnecido interior / MOLDURA TRANSVERSAL TRASERA

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Guarnecido interior / MOLDURA TRANSVERSAL TRASERA

Componentes y localización de los componentes

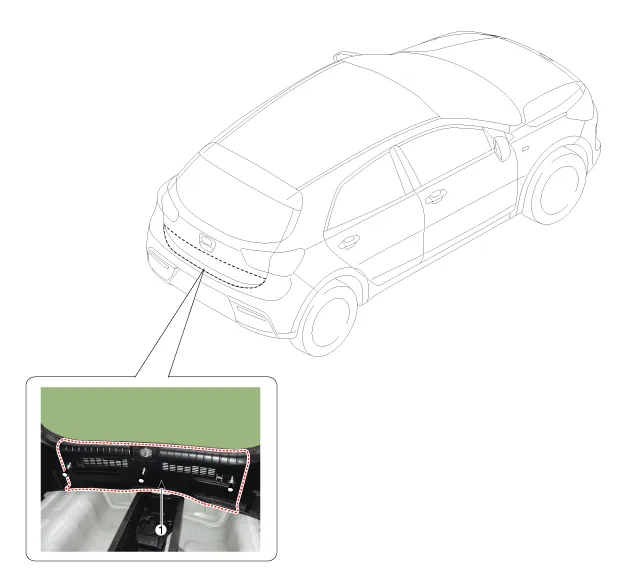

LOCALIZACIÓN DE LOS COMPONENTES

1. Guarnecido del transversal trasero

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la cubierta del maletero (A).

2.	Desconecte el burlete del portón trasero.

3.	Desmonte el guarnecido transversal trasero (A).

El montaje debe realizarse en el orden inverso al desmontaje.

Asegúrese de que el conector está correctamente enchufado.
