Kia Rio (YB): acolchado / Panel de la cubierta de la columna de dirección

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / acolchado / Panel de la cubierta de la columna de dirección

Componentes y localización de los componentes

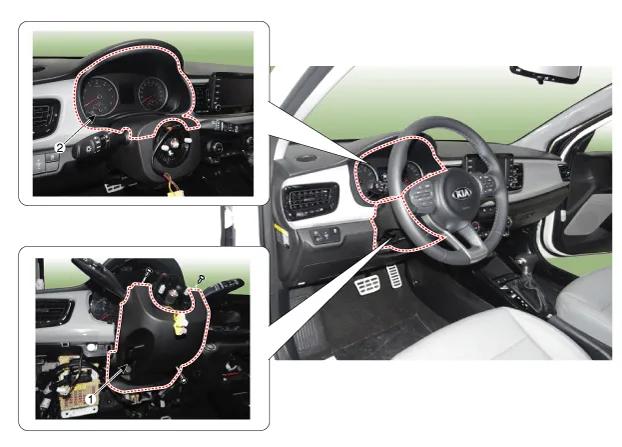

LOCALIZACIÓN DE LOS COMPONENTES

1. Panel inferior de la cubierta de la columna de dirección

2. Panel superior de la cubierta de la columna de dirección

Procedimientos de reparación

Sustitución

[Panel superior de la cubierta de la columna de dirección]

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el panel superior de protección de la columna de dirección (A) con un desmontador.

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.

[Panel inferior de la cubierta de la columna de dirección]

1.	Retire el panel superior de la cubierta de la columna de dirección.

2.	Desmonte el panel de protección inferior. (Consulte el panel de protección - "Panel de protección inferior")

3.	Desmonte el panel inferior de la cubierta de la columna de dirección (A) tras aflojar los tornillos de montaje.

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.
