Kia Rio (YB): Sistema de embrague / REGULADOR
Componentes y localización de los componentes

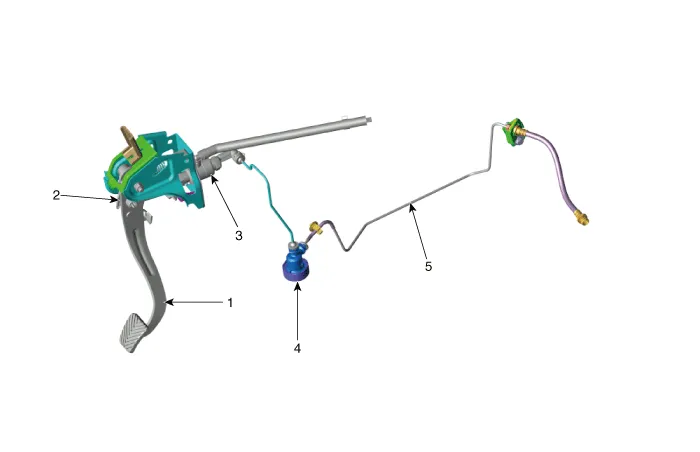

| COMPONENTES |
[Gasolina 1,0 T-GDI, Diesel 1,4]
| 1. Conjunto del pedal del embrague
2. Interruptor del embrague y de bloqueo de encendido 3. Cilindro maestro |
4. Regulador del embrague 5. Tubo del embrague |
Procedimientos de reparación
| Extracción |
[Gasolina 1,0 T-GDI, Diesel 1,4]
| 1. |
Ponga el encendido en OFF y desconecte el cable (-) de la batería |
| 2. |
Desmonte el filtro de aire. D 1,4 U2 TCI (Consulte "Sistema mecánico del motor : Purificador de aire") G 1,0 T-GDI (Consulte "Sistema mecánico del motor : Purificador de aire") |
| 3. |
Extraiga la batería y la bandeja de la batería. D 1,4 U2 TCI (Consulte "Sistema eléctrico del motor : Batería") G 1,0 T-GDI (Consulte "Sistema eléctrico del motor : Batería") |
| 4. |
Desmonte el filtro de combustible. (Solo para vehículos diesel) D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Filtro de combustible") |
| 5. |
Desmonte el ECM. D 1,4 U2 TCI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") G 1,0 T-GDI (Consulte "Control del motor / Sistema de combustible : Módulo de control del motor (ECM)") |
| 6. |
Extraiga el pasador elástico y la tuerca abocinada (A) y después desmonte el regulador (B).
|
| Instalación |
| 1. |
El montaje debe realizarse en el orden inverso al desmontaje. |
| 2. |
Realice el procedimiento de purga de aire en el cilindro de desembrague después de verter el líquido de freno. (Consulte "Cilindro de desembrague : Ajuste") |
