Kia Rio (YB): Paragolpes delantero / Rejilla del radiador

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / Paragolpes delantero / Rejilla del radiador

Componentes y localización de los componentes

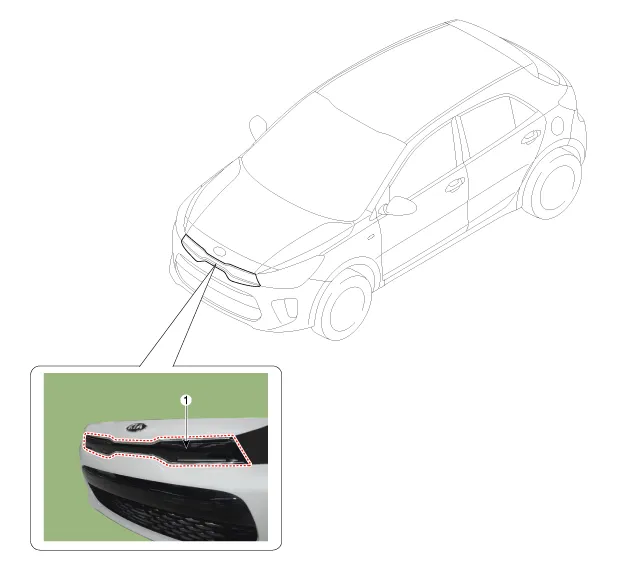

LOCALIZACIÓN DE LOS COMPONENTES

1. Rejilla del radiador

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte la cubierta del parachoques delantero. (Consulte "Parachoques delantero : Desde el conjunto del parachoques")

2.	Desmonte el sistema de absorción de energía del parachoques delantero (A).

3.	Extraiga la rejilla del parachoques delantero (A).

4.	Extraiga la rejilla del radiador del parachoques delantero (A).

El montaje debe realizarse en el orden inverso al desmontaje.

•	Asegúrese de que el conector está conectado correctamente.

•	Cambie los clips que estén dañados.
