Kia Rio (YB): Sistema ESC (Control de estabilidad electrónica) / Sensor de velocidad de la rueda delantera

Kia Rio (YB) Manual de Taller / Sistema de frenos / Sistema ESC (Control de estabilidad electrónica) / Sensor de velocidad de la rueda delantera

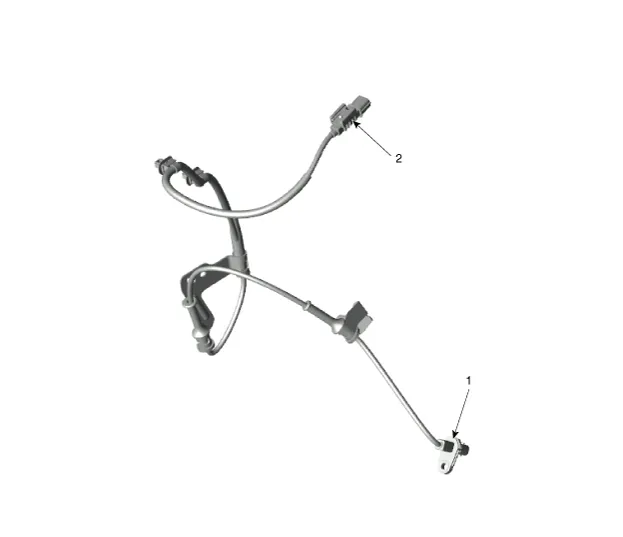

Componentes y localización de los componentes

Componentes

1. Conector del sensor de velocidad de la rueda delantera
2. Sensor de Velocidad de la Rueda Delantera

Procedimientos de reparación

Extracción
1.

Desmonte las ruedas y los neumáticos delanteros.

Par de apriete

107,9 ~ 127,5 N.m (11,0 ~ 13,0 kgf.m, 79,6 ~ 94,0 lb-ft)

2.

Afloje el perno (A) y después desconecte el sensor de velocidad de las ruedas.

Par de apriete:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·pie)

3.

Quite la protección de las ruedas delanteras.

(Consulte el grupo de la Carrocería - "Protector de la rueda delantera")

4.

Desconecte el conector del sensor de velocidad de la rueda (A).
5.

El montaje debe realizarse en el orden inverso al desmontaje.
Inspección
1.

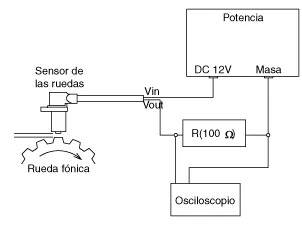

Mida el voltaje de salida entre el terminal del sensor de velocidad de la rueda y la masa de la carrocería.



Para proteger el sensor de velocidad de la rueda, al medir el voltaje de salida debe utilizarse un resistor de 100 Ω tal y como se indida.

2.

Comparar el cambio de voltaje de salida del sensor de velocidad de la rueda con el cambio normal de voltaje de salida tal y como se muestra a continuación.

V_baja: 0,59 V ~ 0,84 V

V_alto : 1,18V ~ 1,68V

Rango de frecuencia: 1 ~ 2.500 Hz
