Kia Rio (YB): Carroceria (interior y exterior) / tapa superior del capó

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / tapa superior del capó

Componentes y localización de los componentes

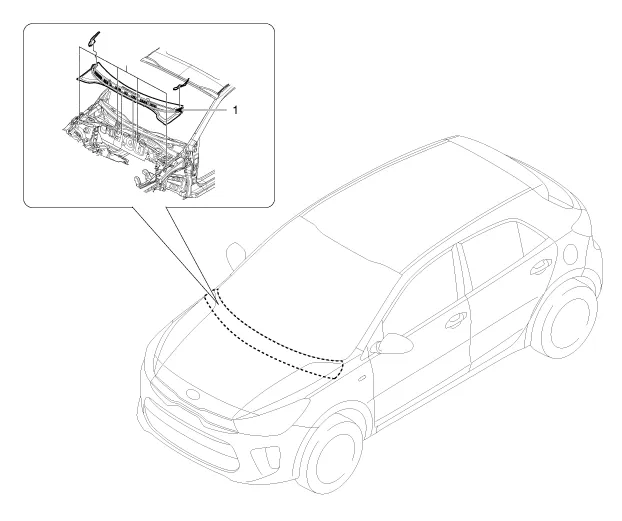

LOCALIZACIÓN DE LOS COMPONENTES

1. Cubierta del faldón superior

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

Desmonte la tapa (A) y retire las tuercas y a continuación el brazo del limpiaparabrisas (B).

Par de apriete:

22.6 ~ 26,5 Nm (2.3 ~ 2,7 kgf.m, 16.6 ~ 19,5 lb-ft)

2.	Desconecte la manguera de la tobera (A).

3.	Suelte los clips y desmonte la cubierta superior del salpicadero (A).

El montaje debe realizarse en el orden inverso al desmontaje.

Cambie los clips que estén dañados.
