Kia Rio (YB): Ventilador / Transistor de campo (FACT)

Kia Rio (YB) Manual de Taller / Calefaccion,ventilacion,aire acondicionado / Ventilador / Transistor de campo (FACT)

Procedimientos de reparación

Inspección
1.

Gire el conmutador de encendido hacia ON:

2.

Opere manualmente el interruptor de control y mida la tensión del motor del difusor.

3.

Seleccione el interruptor de control para aumentar la tensión hasta alcanzar la velocidad alta.

Especificación

Velocidad del ventilador (Manual)
Voltaje del motor(V)
1
3.75 ± 0.5
2
4.76 ± 0.5
3
6.87 ± 0.5
4
6.99 ± 0.5
5
8.11 ± 0.5
6
9.23 ± 0.5
7
10.63 ± 0.5
8
Batería

*REFRIGERACIÓN AUTOMÁTICA: Velocidad automática (4,5 V ~ B+)

*CALEFACIÓN AUTOMÁTICA: Velocidad automática (4,5 V ~ 10,5 V)

4.

Si el voltaje medido no está en la especificación, sustituya un transistor de efecto de campo en buenas condiciones y compruebe que opere correctamente.

5.

Si se corrije el problema, cambie el transistor de efecto de campo.

Sustitución
1.

Desconecte el terminal negativo (-) de la batería.

2.

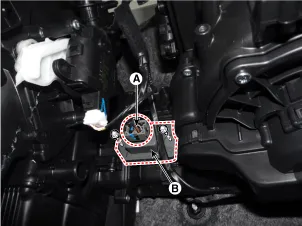

Desconecte el conector (A) y desmonte el transistor de efecto de campo (B) tras aflojar los tornillos de montaje.

3.

Para el montaje, siga el orden inverso al desmontaje.
