Kia Rio (YB): Ventilador / Unidad de soplador

Kia Rio (YB) Manual de Taller / Calefaccion,ventilacion,aire acondicionado / Ventilador / Unidad de soplador

Componentes y localización de los componentes

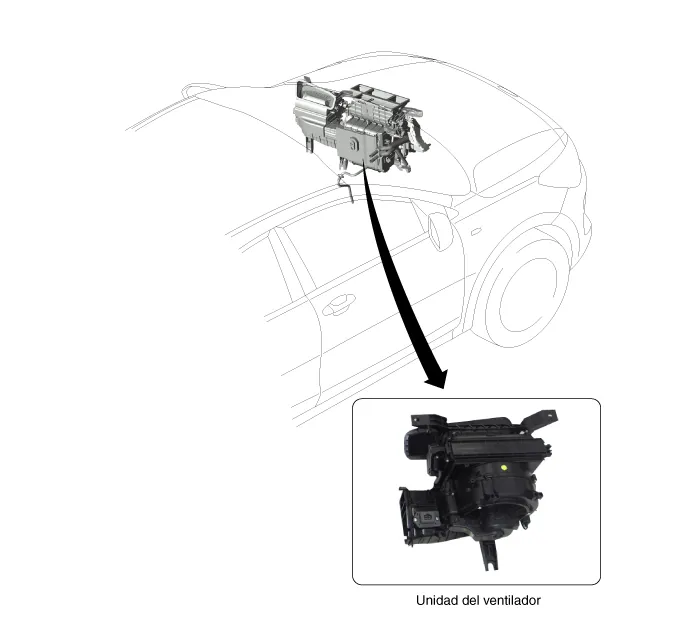

LOCALIZACIÓN DE LOS COMPONENTES

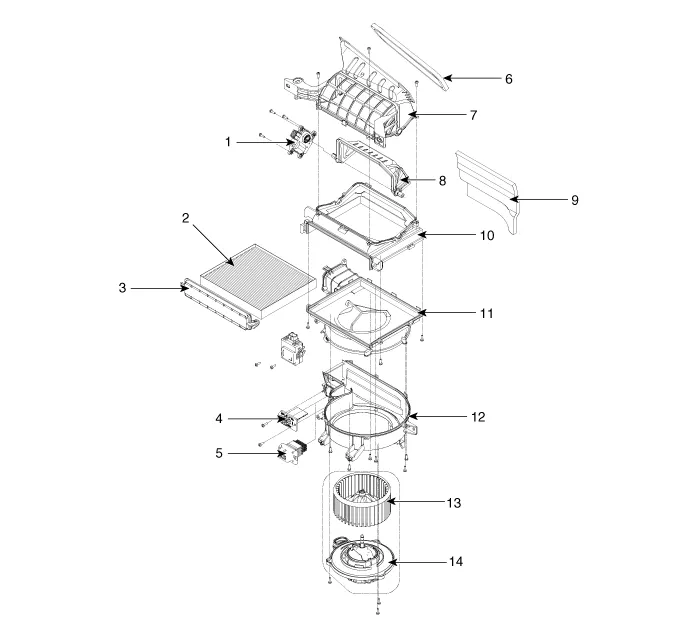

Componentes

1. Actuador de admisión
2. Filtro de aire
3. Cubierta del filtro de aire
4. Resistencia
5. Mosfet
6. Junta de admisión
7. Cubierta superior de entrada

8. Puerta de admisión
9. Pastilla NVH
10. Cubierta inferior de entrada
11. Cubierta superior del ventilador
12. Cubierta inferior del difusor
13. Ventilador
14. Motor del ventilador

Procedimientos de reparación

Sustitución

1.	Desmonte el ventilador y calefactor. (Consulte el grupo del calefactor- "Unidad del calefactor")

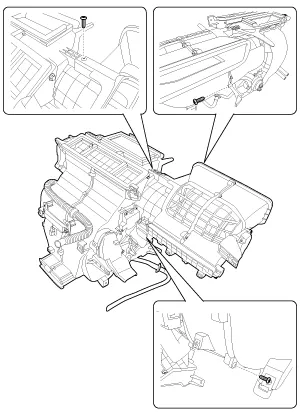

Separe la unidad del ventilador de la unidad del calefactor tras aflojar los tornillos.

Asegúrese de que no hay ninguna fuga de aire en el sopolador y las juntas de los conductos.

3.	Para el montaje, siga el orden inverso al desmontaje.

❮Ventilador

Motor de soplador❯

Procedimientos de reparación Inspección 1. Conecte el voltaje de la batería y compruebe la rotación del motor del sopolador.
