| Sustitución |
Póngase guantes para proteger sus manos. |
|
| 1. |
Retire el conjunto completo de la consola delantera. (Consulte la consola del suelo- "Conjunto de la consola del suelo") |
| 2. |
Desmonte el pedal del acelerador. (Consulte el Sistema de control del motor - "Sensor de posición del acelerador (APS)") |
| 3. |
Desmonte el conjunto del asiento delantero. (Consulte el asiento delantero - "Conjunto del asiento delantero") |
| 4. |
Desmonte el conjunto del asiento trasero. (Consulte el asiento trasero- "Conjunto del asiento trasero") |
| 5. |
Retire el guarnecido lateral del salpicadero. (Consulte el guarnecido interior - "Guarnecido lateral del capó") |
| 6. |
Desmonte el guarnecido inferior del pilar central. (Consulte el guarnecido interior - "Guarnecido de la columna central") |
| 7. |
Desmonte el guarnecido lateral del maletero. (Consulte el guarnecido interior - "Guarnecido lateral del maletero") |
| 8. |

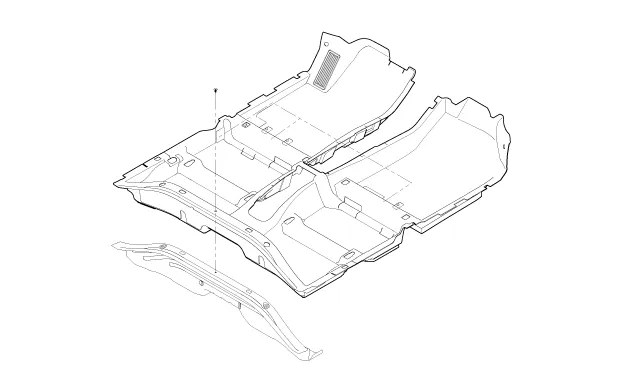

Desinstale el conjunto de la alfombrilla del suelo (A). |
| 9. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
