| LOCALIZACIÓN DE LOS COMPONENTES |

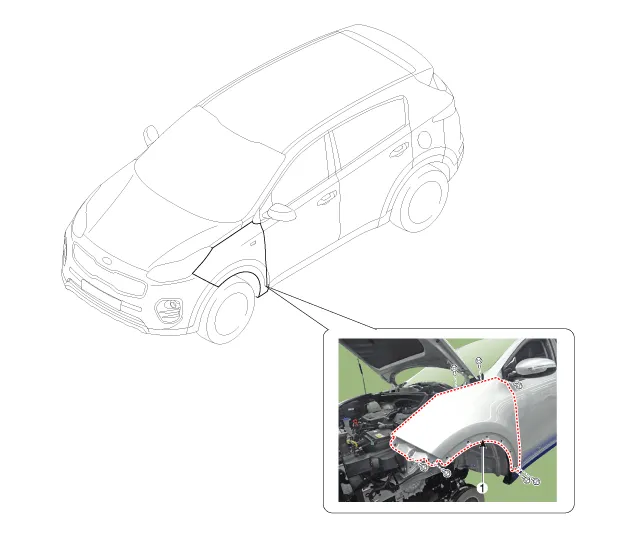

| 1. Conjunto del guardabarros
|
| Sustitución |
|
| 1. |
Desmonte los faros. (Consulte Sistema eléctrico de la carrocería - "Faros".) |
| 2. |
Quite la protección de las ruedas delanteras. (Consulte Molde lateral de la carrocería - "Protector de la rueda delantera") |
| 3. |
Con un desmontador, retire el embellecedor delta (A).
|
| 4. |
Tras aflojar los tornillos, los pernos y la tuercas de fijación, desmonte el conjunto del guardabarros (A).
|
| 5. |
El montaje debe realizarse en el orden inverso al desmontaje.
|
