Kia Rio (YB): puerta trasera / Manilla exterior de la puerta trasera

Kia Rio (YB) Manual de Taller / Carroceria (interior y exterior) / puerta trasera / Manilla exterior de la puerta trasera

Componentes y localización de los componentes

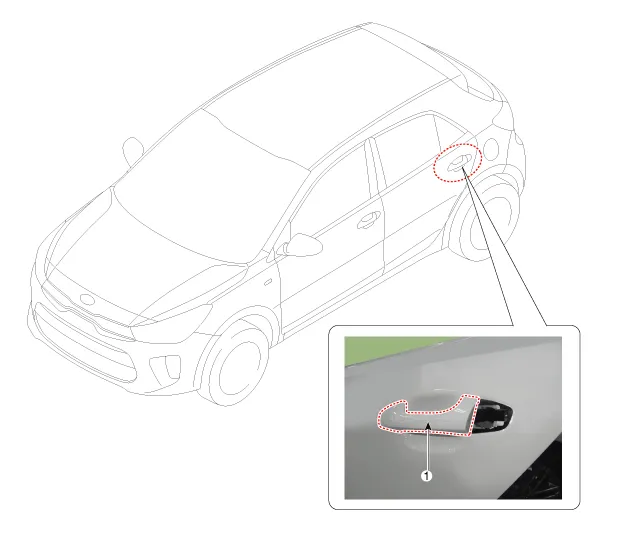

LOCALIZACIÓN DE LOS COMPONENTES

1. Manecilla exterior de la puerta trasera

Procedimientos de reparación

Sustitución

Póngase guantes para proteger sus manos.

•	Use una herramienta de plástico para desmontar paneles y desmonte las piezas interiores sin dañar la superficie.

•	Tenga cuidado de no doblar ni arañar el guarnecido y los paneles.

1.	Desmonte el guarnecido de la puerta trasera. (Consulte la puerta trasera - "Guarnecido de la puerta trasera")

Desmonte la cubierta de la manilla exterior de la puerta trasera (A) tras aflojar el perno de montaje.

Par de apriete:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb·pie)

3.	Desmonte la manilla exterior de la puerta trasera (A) deslizándola hacia atrás.

El montaje debe realizarse en el orden inverso al desmontaje.

•	Monte la almohadilla de la manilla exterior (A) entre la manilla exterior y el panel de la puerta.

•	Asegúrese de que el conector está conectado correctamente.

•	Asegure los bloqueos y desbloqueos de la puerta y que se abra y se cierre correctamente.
